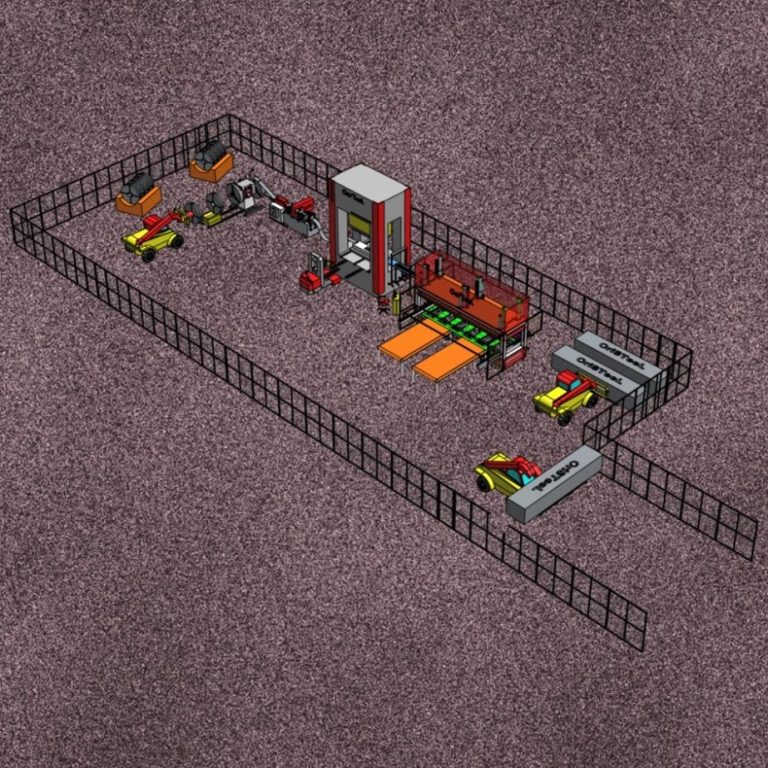

Présentation de la ligne de production automatique OriSTeeL©® ATLAS
La ligne de production ATLAS est spécialement conçue pour fabriquer en automatique des structures déployées OriSTeeL©® de 6 m de longueur, 0,80 à 1,20m de largeur, et de 4 à 16cm d'épaisseur déployée.
3 cassettes d'outils de découpe sont nécessaires, une cassette pour les TD4 à TD8, une cassette pour les TD 8 à TD12, et une cassette pour les TD12 à TD16.
La longueur de 6 m permet de construire des immeubles en hauteur, des surfaces logistiques très importantes, mais également de franchir deux étages d'un coup pour accélérer la vitesse de construction. Ces structures déployées de 6 m de longueur peuvent être utilisées dans bien d'autres Circonstances, dont beaucoup seront définies par les utilisateurs eu-même.
La production automatique permet d'atteindre une production de 2 pièces à la minute, avec 1 seul opérateur.
Comme tous les modèles automatiques, la gestion complète de la ligne est confiée à un ordinateur central, positionné près de la déployeuse.

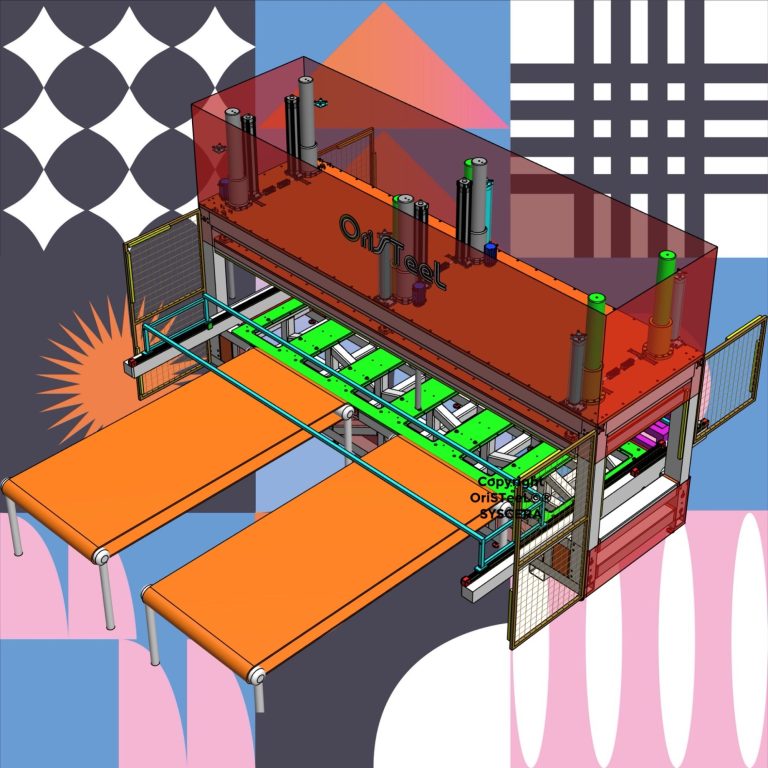

Déployeuse modèle "ATLAS", pour déployer des structures OriSTeeL©® de 6 m de longueur.

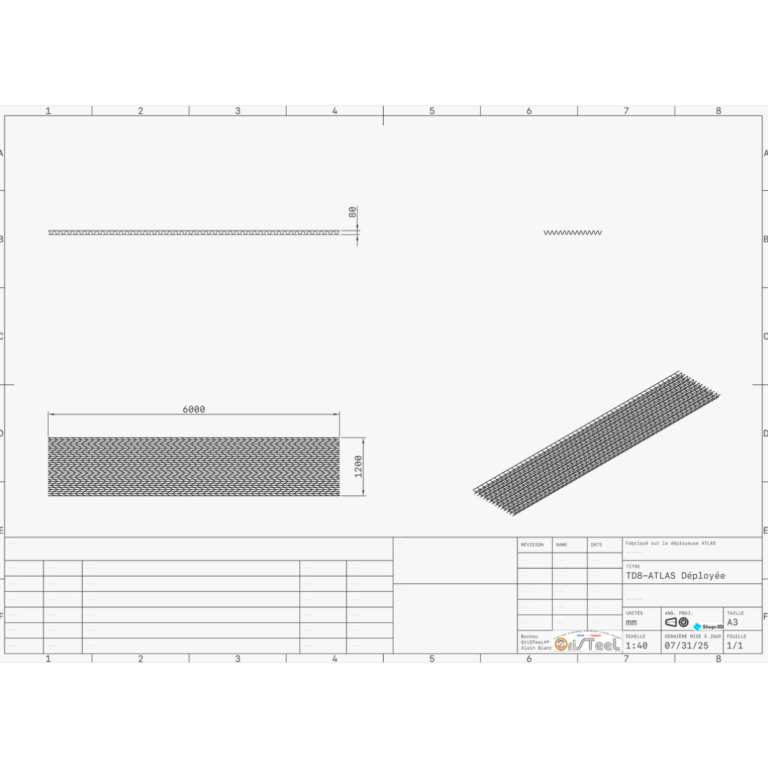

Déployeuse ATLAS est spécialement conçue pour fabriquer en automatique des structures déployées OriSTeeL©® de 6 m de longueur, 0,80 à 1,20m de largeur, et de 4 à 22cm d'épaisseur déployée.

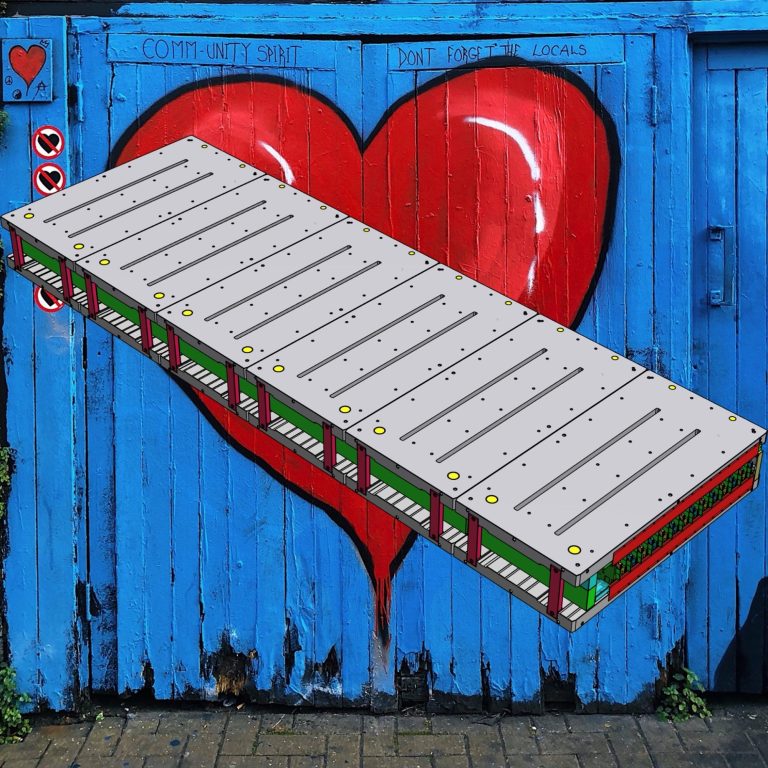

6 cassettes de déployage ATLAS. Elles mesurent toutes 2000 mm x 998 mm.
Les 6 cassettes sont montées à l'intérieur de la déployeuse ATLAS. Elles sont équipées du système de déployage spécifique aux productions automatiques.
Exemples non exaustifs des possibilités infinies avec le concept OriSTeeL©®.
Parcourez notre galerie photo mettant en avant les réels povoir du concept Oristeel. Ces images montrent la diversité des designs et l'intégration possible réussie des bâtiments dans le paysage montagnard de Talloires-Montmin.

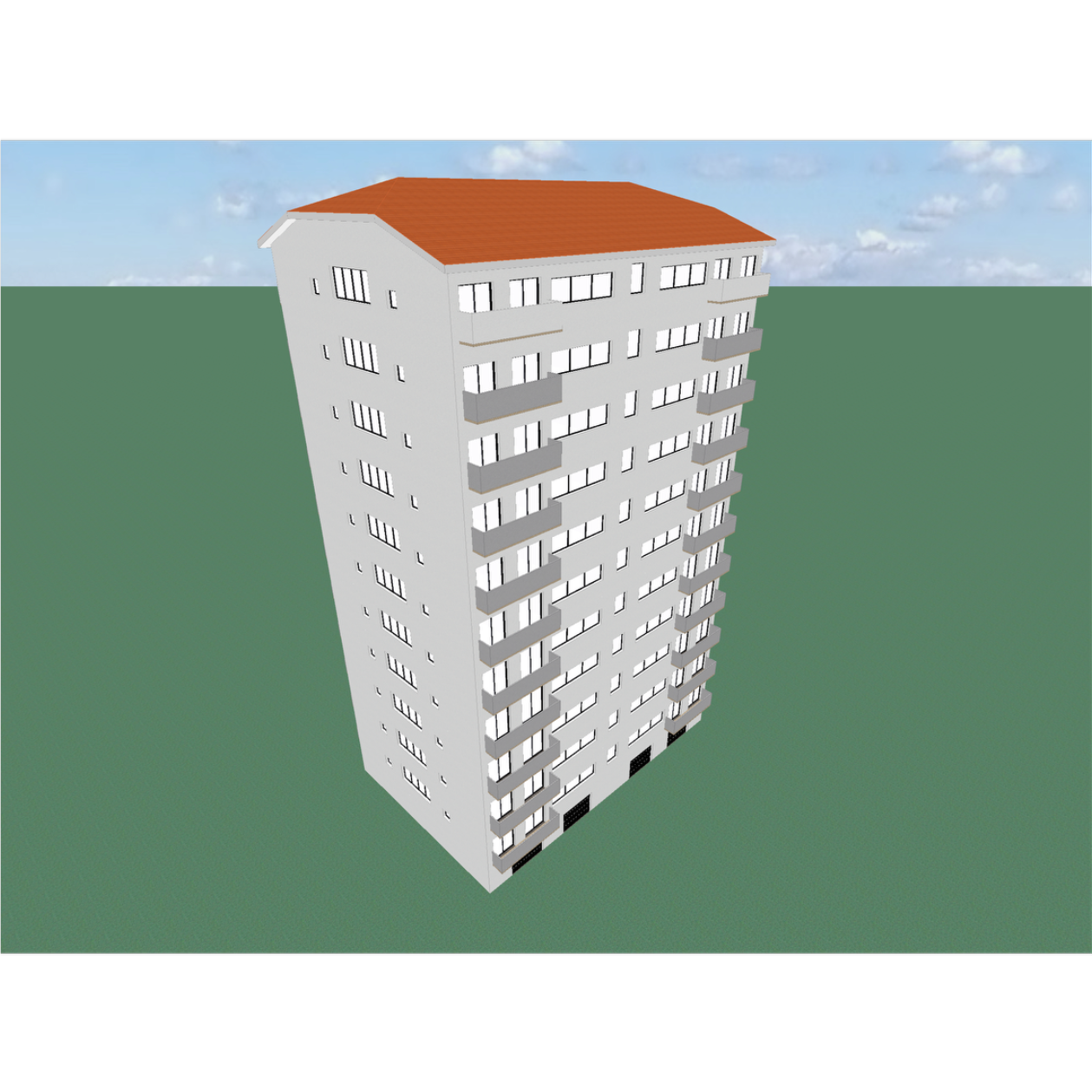

Modèlisation d'une construction par OriSTeeL©® avec le logiciel ArchiTouch3D pour iPad.
Cette construction OriSTeeL©® est proposée comme exemple de réalisation possible grâce au concept OriSTeeL©®. Le dossier technique joint décrit dans le détail les volumes, surfaces et longueur des différents murs, nécessaire à cette construction.
Sachant que l'on peut construire l'équivalent de 15 m² couverts finis par heure, vous pourrez déterminer, suivant vos habitudes de travail, le temps et le cout nécessaire à la construction du modèle présenté ici.
Le second œuvre est installé avant l'injection du béton allégé. OriSTeeL©® prévoit l'utilisation de pieuvres, pour tous les réseaux, électriques, eau, téléphone, etc.
Ce qui permet un gain de temps considérable, et ces pieuvres peuvent être installées par les monteurs de structures, les délais sont donc respectés.
Modèlisation d'une construction par OriSTeeL©®
Pour cette construction, OriSTeeL©® utilise un béton allégé, d'une masse volumique de 800 à 1100 Kg/m3. L'isolation thermique et phonique est directement intégrée au béton, qui est injecté avec une pompe à mortier double bacs à vis.
OriSTeeL©® proposera à ses clients, une application de calcul automatique des devis de constructions intégrant l'ensembles des matériaux et standards nécessaires à une construction.
Cette application est exclusivement réservée au concept OriSTeeL©®.
